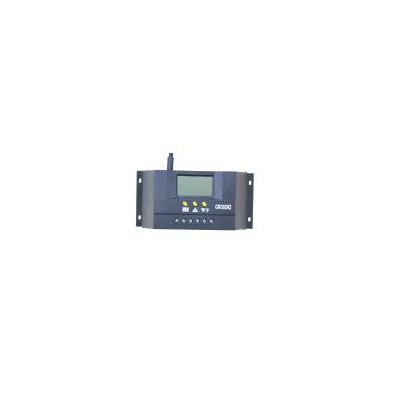

12V24V30A太阳能控制器(DH30)

一  产品介绍

CM系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定

制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。CM系列控制器具有如下特点：

 ●形象的LCD图形符号                 ●简洁的按键操作

            ●系统电压等级自动识别               ●智能型PWM充电方式

            ●自动温度补偿                       ●可调节的充放电控制参数

            ●可设置的负载工作模式               ●充放电安时a数累计功能

            ●远程监控功能(需订制)               ●蓄电池反向放电保护

●蓄电池欠压保护                     ●蓄电池反接保护

●过载、短路保护

二  安装说明

安装：

①      准备好相关工具及电缆。建议您选配合适的电缆，

保证电流密度﹤value="4" tcsc="0" unitname="a" w:st="on">4A/mm2这样有利于减小线路压降。

推荐：value="30" tcsc="0" unitname="a" w:st="on">30A用value="10" tcsc="0" unitname="mm" w:st="on">10mm2  电缆线。检查安装场所是否

符合相关安全规定，请避免在潮湿、多尘、存在易

燃易爆及腐蚀性气体的场所安装使用控制器。

②      将控制器固定安装到垂直平面上，安装孔径及孔间距详见第五节。为保证控制器良好的散热条件，请在控制器上下方各预留value="10" tcsc="0" unitname="cm" w:st="on">10cm空间。

③      如右图所示，按顺序将负载、蓄电池、太阳能

电池板与控制器连接起来，注意保证负载、蓄电池、

太阳能电池板的极性与控制器一致。

④      将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。

（否则，控制器将对各控制参数进行错误的温度补偿。）

⑤      如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。

拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。

注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。

三 操作说明

1         LCD图形符号说明

：停止向负载供电状态                       ：停止向蓄电池充电

            ：向负载供电状态，负载回路无电流           ：蓄电池全速充电中

           ：负载回路有电流                      ：蓄电池浮充中

         ：负载标识                                  ：系统工作正常

       ：太阳能电池板标识                          ：系统工作异常

        ：负载光控标识                        ：蓄电池荷电量指示

        ：负载时控标识                               ：蓄电池标识

2  按键功能说明:

     :界面循环切换按键，使用该按键可在各页面之间循环切换，循环顺序如图1所示

:参数调整加按键。此外，在参数查看状态下长按此键5秒以上，各参数恢复致出厂设定值。

:参数调整减按键。此外，在主界面按此键可开关负载。

 蓄电池电压（主界面）蓄电池温度    太阳能板发电电流   负载放电电流    累计发电安时数

           负载工作模式      停充电压       欠压恢复电压     欠压保护电压    累计放电安时数

                                        图 1

3  参数查看与设置：

控制器正确上电后默认进入蓄电池电压显示界面，此界面为控制器主界面。使用按键

可依次浏览以下各参数界面。若该界面参数可设置，可长按键（＞5秒，数字开始闪动）

进入该参数设置界面，设置完毕后长按键退出参数设置界面，数字停止闪动。

3.1蓄电池电压查看

      如右图所示，显示的数值为当前蓄电池电压值。

此界面为主界面，显示充电状态、放电状态、蓄电池荷电量、蓄电池电压。

   3.2负载开、关控制

在蓄电池电压查看界面可以使用键开、关负载，

在其它界面该键无此功能。

    3.3环境温度查看

如右图所示，显示的数值为控制器周围环境温度，用做蓄电池停充电压

温度补偿。工作时必需安装上温度传感器。

3.4太阳能板发电电流查看

      如右图所示，显示的数值为太阳能板发电电流。

3.5负载电流查看

     如右图所示，显示的数值为负载用电电流。

3.6太阳能板累计发电安时数查看与清零      如右图所示，显示的数值为太阳能板累计发电安时数。

在此界面长按键（＞5秒），将清零累计发电安时数。

3.7负载累计放电安时数查看与清零

      如右图所示，显示的数值为负载累计用电安时数。

在此界面长按键（＞5秒），将清零累计用电安时数。

    3.8欠压保护电压查看与设置

      如右图所示，显示的数值为欠压保护电压。当蓄电池电压低于欠压保护电

压时控制器将断开负载回路，防止蓄电池被过度放电。

在此界面长按键（＞5秒），数字开始闪动，表示已进入欠压保护电压

设置界面，可使用、键调整该参数。

设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。

   3.9 欠压恢复电压的查看与设置

      如右图所示，显示的数值为欠压恢复电压。在控制器欠压保护后，蓄电池

电压恢复到高于欠压恢复电压时，控制器将重新接通负载回路。

在此界面长按键（＞5秒），数字开始闪动，表示已进入欠压恢复电压

设置界面，可使用、键调整该参数。

设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。

3.10停充电压的查看与设置

      如右图所示，显示的数值为停充电压。在蓄电池电压达到停充电压时，控

制器将断开充电回路，防止蓄电池被过度充电。在蓄电池电压下降后将重

新接通充电回路。

在此界面长按键（＞5秒），数字开始闪动，表示已进入停充电压

设置界面，可使用、键调整该参数。

设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。

3.11负载模式的查看与设置

      如右图所示为负载模式查看界面，不同的数值代表了不同的负载模式。          24h—表示普通模式，在无故障情况下负载始终处于供电状态。

      1h～23h—表示光控延时模式，负载在天黑后开始供电并延时设定的小时

数后关闭负载。

0h—表示光控模式，负载在天黑后开始供电，天亮后关闭负载。

在此界面长按键（＞5秒），数字开始闪动，表示已进入负载模式设置界面，

可使用、键调整该参数。

设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。

四 常见故障及处理方法

欠压保护及处理：

屏幕显示如右图所示表示蓄电池电压低于欠压保护电压，控制器已进入欠压保

护状态，已断开负载回路。使用太阳能电池板或充电机对蓄电池充电，当蓄

电池电压达到欠压恢复电压后，控制器将恢复对负载供电，进入正常工作状态。

过载保护及处理：

屏幕显示如右图所示并闪动表示负载回路电流持续60秒大于1.2倍额定电流，

控制器已进入过载保护状态。减小负载后，按键恢复对负载供电。

短路保护及处理：

屏幕显示如右图所示并闪动表示负载回路出现短路故障，控制器已进入短路保

护状态。检查负载是否损坏，负载连接线是否短路，排除故障后短按键恢

复对负载供电。

太阳能板故障及处理：

       符号闪动表示控制器24小时内未检测到太阳能电池板存在。请检查太阳能电池板是否连接，

检查太阳能电池板到控制器的连接电缆是否开路。

负载冲击故障：

开负载时若有闪烁，表示负载启动冲击电流大于两倍额定工作电流。控制器在做多次重启负载动作

。

五  产品参数列表
