请保留本使用手册以备日后查用。

本手册中包含了DHSP系列光伏控制器所有的安全、安装以及操作说明。

·安装之前请阅读手册中的所有说明和注意事项。

·DHSP系列控制器内部没有需要维护或维修的部件，用户不要自行拆卸和维修控制器。

·在安装和调整控制器的接线前务必断开光电池的连线和蓄电池端子附近的保险或断路器。

·建议在DHSP系列控制器外部安装合适的保险丝或断路器。

·防止水进入控制器内部。

·安装之后检查所有的线路连接是否紧实，避免由于虚接而造成热量聚集发生危险。

·请将控制器安装在通风散热的环境中。

·选择容量足够的电缆，避免线路上产生过大的损耗，导致控制器误判断。（逆变器负载不要接入输出端，直接接蓄电池，否则可能影响控制器工作。）

·蓄电池至少每月被充满一次，否则蓄电池会永久损坏。

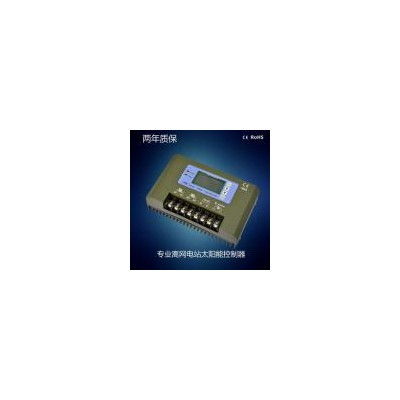

2.产品概述

本控制器适用于太阳能离网系统（独立系统）中，自动控制充电和放电的过程。控制器的蓄电池的放电过程是经过优化的，能够延长蓄电池的寿命，改善系统的性能。其全面的电子保护功能，可以避免用户在安装错误和系统故障时控制器损坏。

3.功能概述

·优良的热设计及电磁兼容设计

·高效的PWM充电方式

·负载输出可控，增强了系统的安全性与稳定性

·蓄电池充放电电参数可设置，增强了系统的灵活性

·任意组合的光伏组件及蓄电池反接自动保护功能

·采用专用LCD液晶显示器及传统键盘设计，方便查看控制器的运行参数

·具有过充、过放、过载保护以及电子短路保护按键①：按此按键进入设置界面或者切换设置项目；

按键②：在浏览页面按此键用于向下切换浏览项目，在设置界面按此键用于减少参数数值，步进为0.1V;

按键③：在浏览页面按此键用于向上切换浏览项目，在设置界面按此键用于增加参数数值，步进为0.1V;

按键④：按此键用于退出设置界面，并保存参数。

（1）LCD液晶屏说明(默认界面)

 待用户按照规范操作后，一般自动进入以下界面（图4）：

图4

“Battery”代表此时显示蓄电池电压，后面数字即为蓄电池电压读数；

“小太阳”代表当前是白天（如果是夜晚，图标变成月亮）；

两个“>>>>”分别代表充电和放电，对于充电标示，有电流时会显示跑马效果，当无电流或者电流很小时，该标示会消失；对于放电标示，当蓄电池处于欠压状态时，显示整体闪烁效果，当蓄电池处于正常状态时，显示静止效果，标示可以接负载，接负载后，如若有电流产生，会显示跑马效果;

“太阳能电池板”代表有阳光；

“电池”里面的格数表征当前电池容量；

“灯泡”代表负载，有负载输出的情况下会有灯光效果显示；

（2）参数浏览

用户按向下键可依次查看充电电流“Charge”，放电电流“Discharge”，按向上键则返回上一参数界面。

图5

以上三页（图5）统称为浏览页面，当一分钟内不操作控制器按键，液晶屏背光灯将自动熄灭。熄灭后按下任意键将再次点亮背光并持续一分钟。

（3）参数设置

   用户按Enter键控制器进入以下参数设置界面，“Float”代表此时可设置浮充电压值，用户可按上下键改变数值，每按一次增加或减少1V，设置完毕，用户可按ESC键退出到浏览***页面，也可继续按Enter键切换至下一项目，操作方法同上，本控制器可以设置浮充电压点“Float”，欠压点“LVD”，过压点“OVD”以及路灯户用模式。流程图如图6所示。

 备注：在设置界面第四页可设置路灯户用模式，具体解释：当该数字为24H时解释为24小时输出即户用模式，当为其他数字时解释为路灯模式，该数字代表负载晚间工作时间。

1.尺寸示意图

2.保修承诺

DHSP控制器有2 年的免费保修期，并且保修期从销售之日开始。在要求维修前，对照用户使用手册来确定控制器确实有问题。若无法解决，将有问题的控制器递送回本公司，运费预付，并提供与购买有关的日期和地点信息。为了享受快速返修担保服务，返回的产品必须标明型号，序列号和故障的详细原因，以及系统中组件的类型及相关参数，蓄电池和系统负载的情况；这些信息对于快速解决您的维修要
