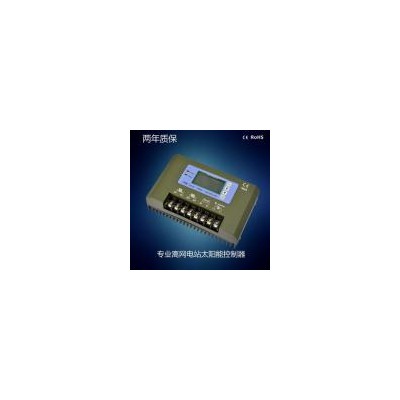

[新品] 36V48V50A80A太阳能光伏控制器(DHSP)

请保留本使用手册以备日后查用。

本手册中包含了DHSP系列光伏控制器所有的安全、安装以及操作说明。

·安装之前请阅读手册中的所有说明和注意事项。

·DHSP系列控制器内部没有需要维护或维修的部件，用户不要自行拆卸和维修控制器。

·在安装和调整控制器的接线前务必断开光电池的连线和蓄电池端子附近的保险或断路器。

·建议在DHSP系列控制器外部安装合适的保险丝或断路器。

·防止水进入控制器内部。

·安装之后检查所有的线路连接是否紧实，避免由于虚接而造成热量聚集发生危险。

·请将控制器安装在通风散热的环境中。

·选择容量足够的电缆，避免线路上产生过大的损耗，导致控制器误判断。（逆变器负载不要接入输出端，直接接蓄电池，否则可能影响控制器工作。）

·蓄电池至少每月被充满一次，否则蓄电池会永久损坏。

2.产品概述

本控制器适用于太阳能离网系统（独立系统）中，自动控制充电和放电的过程。控制器的蓄电池的放电过程是经过优化的，能够延长蓄电池的寿命，改善系统的性能。其全面的电子保护功能，可以避免用户在安装错误和系统故障时控制器损坏。

3.功能概述

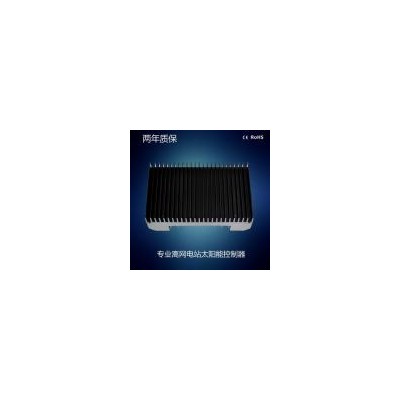

·优良的热设计及电磁兼容设计

·高效的PWM充电方式

·负载输出可控，增强了系统的安全性与稳定性

·蓄电池充放电电参数可设置，增强了系统的灵活性

·任意组合的光伏组件及蓄电池反接自动保护功能

·采用专用LCD液晶显示器及传统键盘设计，方便查看控制器的运行参数

·具有过充、过放、过载保护以及电子短路保护①将控制器包装盒打开，取出附件，利用M3螺丝固定到控制器（如图2所示4个安装脚位置）；

②导线的准备：先确定导线的长度，确定安装位置后，尽可能减少导线的长度，以减少功率损耗；

③将蓄电池连接至控制器B+,B—端子上，为安全起见，建议串接100A的熔断器或者直流断路器；注意正负极，不要反接。如接反，控制器防反接保护机制启动，控制器指示灯和液晶屏没有任何指示，但不会损坏控制器内部元器件。如连接正确，液晶有初始化显示界面，并且面板上红绿灯闪烁几次后，红灯熄灭，绿灯依据蓄电池状态（见表一）指示；

④将负载连接至控制器L+,L—端子上，注意正负极，不要反接；

⑤***后将太阳能电池板分两路连接至控制器S1+,S1—,S2+,S2—端子上-，为安全起见，建议每路串接50A的熔断器或者直流断路器；注意正负极，不要反接。如接反，控制器防反接保护机制启动，控制器不能正常充电，但不会损坏，调回正确接线方式即可；（注：用户如果没有分两路太阳能接入，可接在一路上使用。）

1.操作说明

（1）状态指示：
