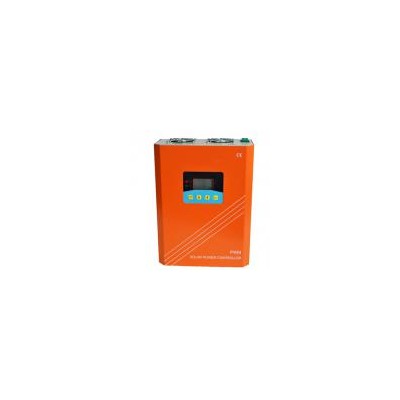

[合作] 96V100A太阳能光伏电站控制器(DHSSP96)

· 安装前请先阅读整个的安装章节来熟悉安装步骤。

· 安装蓄电池时要非常小心，对于开口铅酸蓄电池的安装应戴上防护镜一旦接触到蓄电池酸液时，请及时用清水冲洗。

· 蓄电池附近避免放置金属物件，防止蓄电池发生短路。

· 蓄电池充电时可能产生酸性气体，确保环境周围通风良好。

· 室外安装时应避免阳光直晒和雨水渗入。

· 虚接的连接点和腐蚀的电线可能造成极大的发热融化电线绝缘层，燃烧周围的材料，甚至引起火灾，所以要保证连接头都拧紧，电线***好用扎带都固定好，避免移动应用时电线摇晃而造成连接头松散。

· 只能给符合本控制器控制范围的铅酸蓄电池充电。

· 系统连接线按照不大于4A/mm2 的电流密度进行选取。

注意：安装DH-SSP控制器时，确保有足够的空气流过控制器的散热片,如果安装在一个封闭的箱子内，要保证通过箱体可靠散热。

警告：爆炸的危险！千万不要将控制器和开口式电池安装在同一个密闭的空间内！也不要安装在一个电池气体可能聚集的密闭的地方。

第1 步：选择安装地点

避免将DH-SSP控制器安装在阳光直射、高温和容易进水的地方，并且要保证控制器周围通风良好。

第2 步：开箱及检查

收到货物请在开箱之前首先检查包装是否有明显破损或者变形，然后再打开包装箱，取出控制器，里面应包括控制器一台，说明书一份，附件一份，如有缺失，请联系本公司。检查您收到的控制器应该是无污渍的，无破损或者摔跌痕迹，如有上述情形，请联系本公司。

第3 步：选择安装方式

DH-SSP控制器可水平安装，也可垂直悬挂安装。如选择水平安装方式，您可以直接将控制器放置于安装台上，并忽略本步骤；如选择垂直安装，请取出附件，将其颠倒水平放置，如下图所示，将附件安装在控制器上。

将控制器放在将要安装的位置，检查上下是否有足够的空间通风，周围是否有足够的空间接线。

第4 步：做记号

在安装表面用笔在8个安装孔位置做个记号。

第5 步：钻孔

移开控制器，在8个记号处钻8个大小合适的安装孔。

第6 步：固定控制器

再把控制器放到安装表面，对准第5步所钻的8个孔，用螺钉固定控制器。快速充电阶段

在快速充电阶段，蓄电池电压尚未达到充满电压的设定值，将启动直充模式，控制器将提供100%的可用太阳能电量为蓄电池充电。

·提升阶段

当蓄电池充电到提升电压的设定值时，控制器不断地调节蓄电池电压以维持在提升电压设定点。这样可以防止蓄电池过热、防止蓄电池产生气体。蓄电池保持在提升充电阶段的时间累计为120分钟，然后转到浮充阶段。每次系统上电时，检测到蓄电池未发生过放和超压，则充电进入提升阶段。

·浮充阶段

当蓄电池提升充电阶段完成后，控制器则转入浮充控制阶段。当蓄电池完全充满后，就不再有更多的电化学反应，这时所有的充电电流转化为热量和析出气体。这时进入浮充阶段，浮充阶段以更小的电压和电流进行充电，这样在降低了蓄电池的温度和析出气体的同时，浮充阶段进行非常微弱的充电。浮充的目的是补偿蓄电池因自放电和系统较小的负载产生的电量消耗，同时维持蓄电池存储电量的饱满。

在浮充阶段，负载可以继续从蓄电池获取电力。倘若系统的负载超过了太阳能充电电流，控制器将不再能够把蓄电池电压维持在浮充设定值。如果蓄电池电压低于提升充电恢复设定值，控制器将退出浮充阶段，回到快速充电阶段。

·均衡阶段

警告：爆炸风险！均衡开口铅酸蓄电池能产生爆炸性气体。蓄电池仓必须通风  良好。

注意：设备损坏！

均衡能使蓄电池电压增加到可能损害敏感直流负载的水平。需要验证系统所有

负载的允许输入电压都是大于蓄电池均衡充电设定值。

注意：设备损坏！

充电过量、气体析出太多可能会损坏蓄电池极板，并导致蓄电池极板上的活性物质脱落。均衡充电太高或时间太久可能会造成损害。请仔细查阅系统中所使用蓄电池的具体要求。

某些类型的蓄电池得益于定期均衡充电，能够搅动电解质，平衡蓄电池电压，完成化学反应。均衡充电把电池电压提高，使其高于标准补足电压，使蓄电池电解质气化。

果检测到蓄电池发生过放，控制器自动控制接下来的充电进行均衡充电，均衡充电时间

为120分钟。均衡充电与提升充电在一次充满过程中不重复进行，以避免析出气体太多或蓄电池过热。
