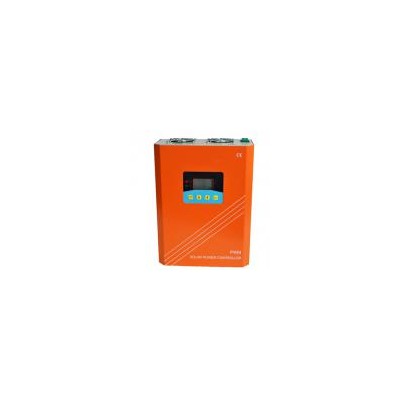

[合作] 12V24V100A太阳能控制器(DHSSP12100)

快速充电阶段

在快速充电阶段，蓄电池电压尚未达到充满电压的设定值，将启动直充模式，控制器将提供100%的可用太阳能电量为蓄电池充电。

·提升阶段

当蓄电池充电到提升电压的设定值时，控制器不断地调节蓄电池电压以维持在提升电压设定点。这样可以防止蓄电池过热、防止蓄电池产生气体。蓄电池保持在提升充电阶段的时间累计为120分钟，然后转到浮充阶段。每次系统上电时，检测到蓄电池未发生过放和超压，则充电进入提升阶段。

·浮充阶段

当蓄电池提升充电阶段完成后，控制器则转入浮充控制阶段。当蓄电池完全充满后，就不再有更多的电化学反应，这时所有的充电电流转化为热量和析出气体。这时进入浮充阶段，浮充阶段以更小的电压和电流进行充电，这样在降低了蓄电池的温度和析出气体的同时，浮充阶段进行非常微弱的充电。浮充的目的是补偿蓄电池因自放电和系统较小的负载产生的电量消耗，同时维持蓄电池存储电量的饱满。

在浮充阶段，负载可以继续从蓄电池获取电力。倘若系统的负载超过了太阳能充电电流，控制器将不再能够把蓄电池电压维持在浮充设定值。如果蓄电池电压低于提升充电恢复设定值，控制器将退出浮充阶段，回到快速充电阶段。

·均衡阶段

警告：爆炸风险！均衡开口铅酸蓄电池能产生爆炸性气体。蓄电池仓必须通风  良好。

注意：设备损坏！

均衡能使蓄电池电压增加到可能损害敏感直流负载的水平。需要验证系统所有

负载的允许输入电压都是大于蓄电池均衡充电设定值。

注意：设备损坏！

充电过量、气体析出太多可能会损坏蓄电池极板，并导致蓄电池极板上的活性物质脱落。均衡充电太高或时间太久可能会造成损害。请仔细查阅系统中所使用蓄电池的具体要求。

某些类型的蓄电池得益于定期均衡充电，能够搅动电解质，平衡蓄电池电压，完成化学反应。均衡充电把电池电压提高，使其高于标准补足电压，使蓄电池电解质气化。

果检测到蓄电池发生过放，控制器自动控制接下来的充电进行均衡充电，均衡充电时间

为120分钟。均衡充电与提升充电在一次充满过程中不重复进行，以避免析出气体太多或蓄电池过热。

·充电指示：当系统连接正常，且系统有充电电流产生时，充电指示灯为红色常亮，表示系统充电电路正常。

·蓄电池指示：当蓄电池过压时，绿色蓄电池指示灯熄灭；当蓄电池欠压时，绿色蓄电池指示灯闪烁；当蓄电池处于正常状态时，绿灯常亮。处理故障见章节5。

待用户进行完3.3所介绍的接线以及通电操作后，一般自动进入以下界面（默认白天，如图4.3.1）。

“Battery”代表此时显示蓄电池电压，后面数字即为蓄电池电压读数；

  代表白天，太阳能电池板处于发电状态，如果拆除电池板连接，或者

                进入夜晚，该图标熄灭，出现月亮图标。

  电气参数                                                       表7-1

蓄电池电压参数（温度：25℃）                                      表7-2

注： 表7-2中可设置代表通过按键和LCD设置，所有参数都可以通过通讯软件设置

环境参数                                                                    表7-3

机械参数                                                                    表7-4
