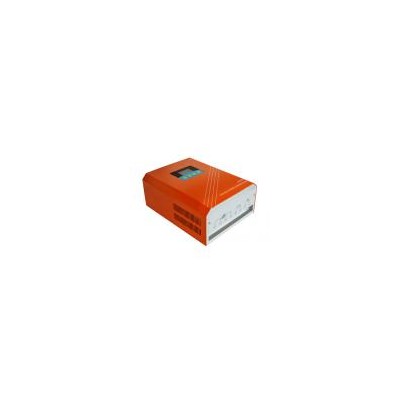

[促销] 48V100A200A太阳能光伏控制器(DHSSP48)

  电气参数                                                       表7-1

蓄电池电压参数（温度：25℃）                                      表7-2

注： 表7-2中可设置代表通过按键和LCD设置，所有参数都可以通过通讯软件设置

环境参数                                                                    表7-3

机械参数                                                                    表7-4

请保留本使用手册以备日后查用。

本手册中包含了DH-SSP系列光伏控制器所有的安全、安装以及操作说明。

以下的图标说明贯穿全手册，用以指示某项操作可能存在潜在的危险情况，或者重要的安全

操作步骤，遇到这些图标时，一定要注意。

一般的安全信息

·安装之前请阅读手册中的所有说明和注意事项。

·DH-SSP系列控制器内部没有需要维护或维修的部件，用户不要自行拆卸和维修控制器。

·在安装和调整控制器的接线前务必断开光电池的连线和蓄电池端子附近的保险或断路器。

·建议在DH-SSP系列控制器外部安装合适的保险丝或断路器。

·防止水进入控制器内部。

·安装之后检查所有的线路连接是否紧实，避免由于虚接而造成热量聚集发生危险。

感谢您选择DH-SSP电站控制器。我公司生产的新一代DH-SSP系列控制器是一款根据***新技术开发，代表***新光伏技术发展水平的产品，本产品拥有许多优秀的性能：

·优良的热设计及风冷控制

·高效的PWM充电方式

·负载输出可控，增强了系统的安全性与稳定性

·蓄电池充放电电参数可设置，增强了系统的灵活性

·任意组合的光伏组件及蓄电池反接自动保护功能，不损坏任何器件

·采用专用LCD液晶显示器及传统键盘设计，方便查看控制器的运行参数

·提供工业通用的RS232通讯接口，用户可自行设计上位机通讯软件，也可购买本公司自行开发的上位机通讯配件

本控制器用于太阳能离网系统(独立系统)中，特别适用于小型离网太阳能发电控制系统，自动调节充电和放电。

DH-SSP控制器的蓄电池充电过程是经过优化的，能够延长蓄电池寿命，改善系统性能。

其全面的自测功能和电子保护功能可以避免由于安装错误和系统故障而导致的控制器损坏。

尽管DH-SSP控制器易于操作和使用，为了让您能够更好地使用控制器的所有功能，改善您的光伏系统，还是请您先花一点儿时间来了解本手册中的指示和说明

1 – 液晶显示器：  显示系统运行参数。

2 – 充电指示灯： 指示充电状态。

3 – 蓄电池指示灯： 指示蓄电池电压状态及放电状态。

4 – 设置按键： 按此按键进入设置界面或者更换设置参数。

5 – 向上翻页/加按键： 按此键向上翻页或者数字加一。

6 – 向下翻页/减按键： 按此键向上翻页或者数字减一。

7 – 退出按键： 在设置界面下按此键退出设置界面到浏览界面，掉电不保存设置数据。

1 – 光伏板正极S1+

2 – 光伏板负极S1-

3 – 光伏板正极S2+

4 – 光伏板负极S2-

5 – 蓄电池正极B+

6 – 蓄电池负极B-
