河北楷举光伏自主研发太阳能控制系统 1）12/24V自动识别 （2）高效的串联式PWM充电方式，延长了蓄电池寿命，提高了系统性能 （3）使用功率 MOSFET 作为电子开关，没有任何机械开关 （4）具有广泛的适用性，自动识别白天/黑夜 （5）LED数字化功能菜单设置及显示简明、易用 （6）路灯的定时时段 1~15 小时可调 （7）独特的双时段控制，增强了路灯系统的灵活性 （8）全面的防水功能设计，控制器适用于潮湿、粉尘等恶劣环境 （9）密封、胶体、开口式三种类型铅酸蓄电池充电程序可选 （10）采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命 （11）控制器具有过温、过充、过放、过载、短路自动保护功能 （12）任意组合的光电池及蓄电池反接自动保护功能

特点

编辑 1、保障电流恒流输出 由于LED自身需要通过技术手段进行恒流或者限流，否则根本无法正常的工作。一般的LED灯采用的办法通常是外加一个驱动电源来进行LED的恒流，但是这却需要带来功率上得损耗，使得加上独立驱动电源的更加耗电，所以这种方式不太可取。 2、控制输出时段 太阳能控制器可以设置好时间段，到了设定好的时间段开始输出电流开始工作。 3、输出功率的调节 在太阳能路灯的应用中，对功率进行调节。调节功率可以控制LED灯的亮度，比如凌晨路灯调节成30W、深夜调节成15W节能，这样锁定了电流既满足了夜间的照明需求，又节约了蓄电池、太阳能电池板的整体配置和预算，还可以大大有效的延长LED灯的寿命。

选择

编辑 一：应该选择功耗较低的控制器，控制器24小时不间断工作，如其自身功耗较大，则会消耗部分电能,***好选择功耗在1毫安以下的控制器。 二：要选择充电效率高的控制器，具有MCT充电模式的控制器能自动追踪电池板的***大电流，尤其在冬季或光照不足的时期，MCT充电模式比其他高出20%左右的效率。 三：应选择具有两路调节功率的控制器，具有功率调节的控制器已被广泛推广，在夜间行人稀少时段可以自动关闭一路或两路照明，节约用电，还可以针对LED灯进行功率调节。除选择以上节电功能外，还应该注重控制器对蓄电池等组件的保护功能，像具有涓流充电模式的控制器就可以很好的保护蓄电池，增加蓄电池的寿命，另外设置控制器欠压保护值时，尽量把欠压保护值调在 ≥ 11.1V ，防止蓄电池过放。

设计原理

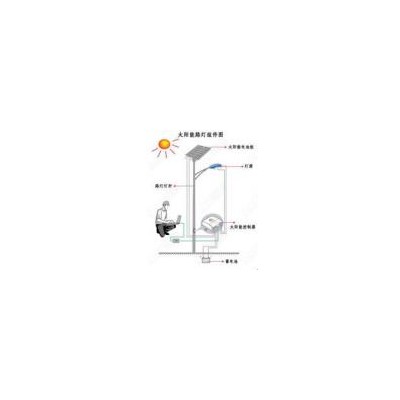

编辑 太阳能路灯是以太阳的光为主要能源,白天可以自主充电、晚上使用。无需铺设任何复杂、昂贵的电路管

太阳能路灯控制器设计原理 线等,同时还可以任意调整灯具的布局,安全高效节能并且无其它污染,充电和使用开关的过程采用光控自动控制,无需人工操作,工作稳定可靠,节省电费和电力资源,免维护,太阳能路灯的实用性已充分得到了人们的认可，本文介绍的是基于单片机的太阳能路灯控制器的设计,对12V和24V蓄电池可以实现自动识别,能实现对蓄电池的科学管理,能指示蓄电池过压、欠压等运行状态,而且具有两路负载输出,每路负载额定电流可以达到5A,两路负载可以随意设置为同时点亮、分时点亮,单独定时等多种工作模式,同时对负载的过流、短路具有保护等功能;且有较高的自动化和智能化程度。

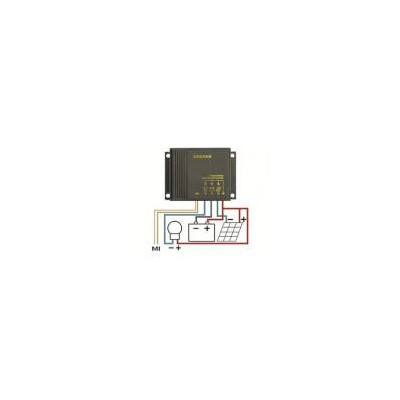

硬件电路组成及工作原理是由统硬件结构框图太阳能路灯智能控制器以STC12C5410AD单片机为核心的。其中外围电路主要由电压采集电路、主要负责输出控制与检测电路、LED显示电路及键盘电路等几部分组成的,电压采集电路包括:太阳能电池板和蓄电池电压采集,用于太阳光线强弱的识别以及蓄电池电压的获取。单片机的P3口的两位作为键盘输入口,用于工作模式等参数的设置。 在系统中STC12C5410AD、电压采集与电池管理、负载输出控制与检测电路的设计与实现。STC12C5410AD单片机STC12C5410AD是STC12系列的单片机,采用RISC型CPU内核,兼容普通8051指令集,而且还有新的特点:片内含有Flash程序存储器10k,Data Flash数据存储器2k,RAM数据存储器512字节,同时内部还有看门***(WDT);片内集成MAX810专用复位电路,集成了8通道10位分辨率的ADC以及4通道的PWM;具有可编程的8级中断源4种优先级,具有系统可编程(ISP)和应用可编程(IAP)等特点,片内资源丰富、集成度高、使用方便。STC12C5410AD对系统的工作进行实施调度,实现外部输入参数的设置、对蓄电池及负载进行管理,工作状态的指示等。为充分使用片内资源,本文所设置的参数写入Data Flash数据存储器内。键盘电路P3.4(T0)接F1键,该键用 于设置状态的识别及参数设置;P3.5(T1)接F2键,该键用于自检及“加1”功能,根据程序流程,分别实现不同功能。电压采集与电池管理太阳能电池板电压采集,用于太阳光线强弱的判断,因而可以作为白天、黄昏的识别信号。同时本系统支持太阳能板反接、反充保护。 蓄电池电压采集,用于蓄电池工作电压的识别。利用微控制器的PWM功能,对蓄电池进行充电管理。蓄电池开路保护:万一蓄电池开路,若在太阳能电池正常充电时,控制器将关断负载,以保证负载不被损伤,若在夜间或太阳能电池不充电时,控制器由于自身得不到电力,不会有任何动作。 过充保护:充电电压高于保护电压(15V)时,自动关断对蓄电池的充电;此后当电压掉至维护电压(13.2V)时,蓄电池进入浮充状态,当低于维护电压(13.2V)后浮充关闭,进入均充状态。当蓄电池电压低于保护电压(11V)时,控制器自动关闭负载开关以保护蓄电池不受损坏。通过PWM充电电路(智能三阶段充电),可使太阳能电池板发挥***大功效,提高系统充电效率。本系统支持蓄电池的反接、过充、过放。 负载输出控制与检测电路本系统设计了两路负载输出,每路的输出均有独立的控制和检测,具有完善的过流、短路保护措施。 连接方法 一般的太阳能路灯控制器应先连接灯线，其次是蓄电池线，***后再连接太阳能电池板线。
