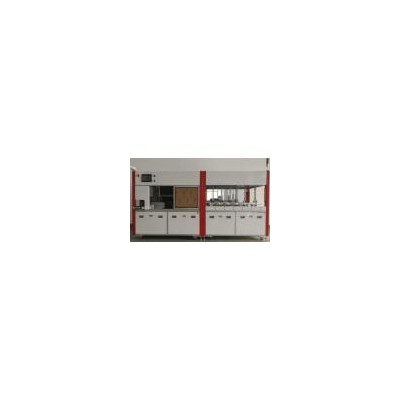

![[新品] 全自动电池片分选机(BG-IV-A)](https://www.qqxnywlw.cn/file/upload/2021/1206/209/202755491.jpg.thumb.jpg)
一、设备简介
全自动太阳能电池分选机 ，适用于太阳能晶硅电池片（单晶，多晶）单片快速高效功率测试及分选。设备主要分为六个子系统：上料系统、电池片传输系统、测试系统、分选分档系统 、控制系统、软件控制单元,设备运行全程无人值守,极大提高了工作效率和减轻了工人劳动强度。
二、设备参数
名称 | 全自动分选机 |
型号 | BGIV-18.A |
产能 | 1800片/小时 |
破损率 | ≤2‰ |
氙灯寿命 | ≥300000（次） |
光强不均匀度 | ≤±1% |
辐照不稳定度 | ≤±1% |
AM1.5G光谱匹配度 | ≤±12.5% |
数据采集 | I-V、P-V |
测试系统 | Windows7 |
测试对象 | 125mm×125mm/156mm×156mm （两栅，三栅，四栅、五栅） |
测试时间 | 2秒/片 |
有效功率测试范围 | 0.1W～5W |
测量电压 | 0V～1V（分辨率1mV） |
测量电流 | 0mA～20A（分辨率1mA） |
测试参数 | Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp 、Rs、 Rsh、Irev |
测试条件校正 | 自动校正（包括手动输入补偿装置、自动/手动温度补偿、光强自动补偿） |
缺陷检测 | 1600万像素全彩色相机，崩边，米缺检测 |
分拣仓位 | 20位 |
气源 | 0.5Mpa |
使用电源 | 三相380V/50Hz |
外观颜色 | 交通白 |
整机外观尺寸 | 2200mm×1300×1800mm |
设备自重 | 1500kg |
峰值功率 | 4kw |
三、设备特点
1、模块化设计，可分2个独立机柜，优化结构空间，减小占地空间；
2、支持在线上料（与前级设备联机）和离线上料两种模式，适应电池生产厂家单机生产和其他电池生产设备串联；
3、搭载3A级光源与高精度电子负载和测量系统，可准确测量出数据；
4、取料、检测分选全过程自动化，无需人工参与，确保检测的可靠性；
5、分选模块包含20个分拣料仓一个废料仓，可精确分选电池片功率级别；
6、设备兼容性好，可升级成单片EL分选机与色差分选机；
