[新品] 冰雹冲击试验机(HTPV-09)

技术规格：

1、发射装置

 a、动力源：压缩空气

 b、气压：6～8bar

 c、冰球：手动单发装填

 d、***管长度：约940mm

 e、***管可更换

2、移动定位装置

 a、定位精度≤1mm

 b、撞击面积2000×1000mm　

 c、导向方式：高质量进口导轨

 d、驱动方式：进口伺服马达+同步轮

 e、定位控制方式：上位机控制自动定位

3、测速系统及原理

 a、通过测定冰球经过红外线测速传感器，同时抓取红外线被遮断的时间t，根据V=S/t计算冰球飞行的速度

 b、测速器采用高精度红外线测速传感器

 c、红外线测速传感器精度±5％

 d、速度抓取范围0～40 m/s

 e、冰球速度：直径25 mm冰球速度23.0m/s ±5％

              直径35 mm冰球速度27.2m/s ±5％

              直径45 mm冰球速度30.7m/s ±5％

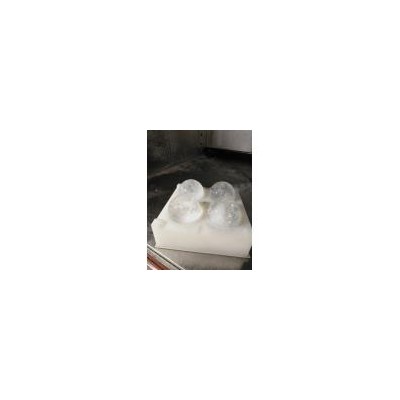

4、冰球制备方式及模具

 a、将冰球模具内注满水后放入冰箱冷冻室，待水冷却结冰后，将模具分开取出冰球，放置于冰球储存箱内冷藏备用。

 b、模具采用不易膨胀变形的特殊材质

 c、内腔直径25mm＜1％；35mm＜1％；45mm＜1％

 d、一模6粒冰球；配2套冰球模具

 e、模具内腔加工技术均采用高精度CNC数控机床加工

 f、冰球直径25mm＜5％；35mm＜5％；45mm＜5％

 g、冰球重量7.53g＜5％；20.7g＜5％；43.9g＜5％
