便携式组件EL测试仪(LX-Z230)
便携式组件EL测试仪产品简介

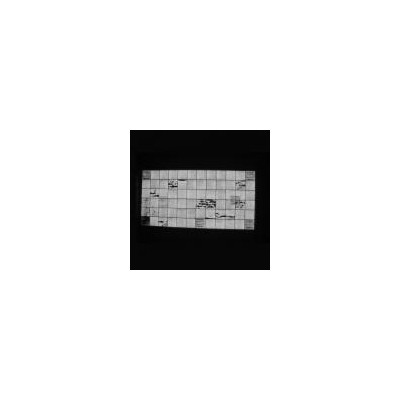

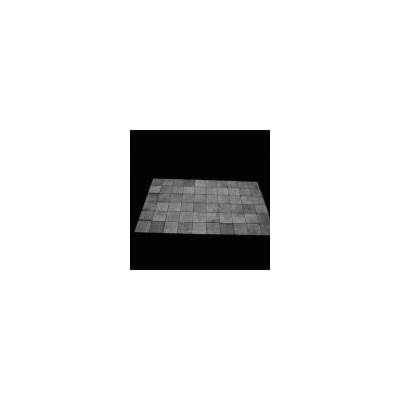

便携式组件EL测试仪(LX-Z230)是莱克斯旗下专注光伏电池板的内部隐裂缺陷检测的组串式检测设备。其具备了便携、快速、精准、高效等特点。莱克斯系列定位高端检测用户,***新搭载的A21红外芯片,可完成更为高清的组串式光伏板的EL解析成像以及可视化的视频EL扫描功能,助力光伏全体系电站类型的检测工作。
便携式组件EL测试仪检测对象
12块组件同步测试 | 组串式EL检测 | 视频扫描式检测 |
室外组件检测 | 室内组件检测 | 灯光/夜光下组件检测 |
白天组件检测 | 晶硅组件检测 | 薄膜组件检测 |
CIGS组件测试 | HIT组件检测 | 曲面组件检测 |
高低电流测试
隐裂缺陷测试 | 可切换10A高电流隐裂进行测试 |
衰减混档测试 | 可切换1A低电流隐裂衰减进行测试 |
PID衰减测试 | 可在0.1A供电电流下进行成像 |
便携式组件EL测试仪产品特点
1、首款可进行 白天EL检测的检测设备
Z230采取行业***优进口元器件专为光伏EL高精度检测而生产,同规格***佳,同配置***优,同参数***好,Z系列定位高端检测用户
2、产品原装
Z系列所有产品部件均为lailx原厂研发生产,提供一整套售后技术服务,非多方采购拼装产品,品质售后更有保障
3、Lailx⑨代全时自动对焦
Z系列配备lailx专利级⑨代暗光全自动对焦系统,具备大范围的94点平面全时对焦,无需任何辅助,即移即测,具备更高检测速度与更精准的检测对焦,呈现行业***为***的EL高清成像
4、WIFI无线操控
Z系列便携式组件EL检测仪 配备美国***的5G WIFI通讯模块,具备更加快速稳定的无损传输速度,且抗电磁干扰能力更强,同时具备了双ipad连接功能,可进入双人同步检测模式,极大提高检测效率
5、高配置组串式移动电源
针对EL检测仪电源笨重且寿命短的情况,lailx研发了LXZ09系列EL检测专属移动电源,采用进口松下高性能离锂电池,配备红外遥控及多重安全防护,成为当前***为轻便可靠高续航的锂电电源模组
6、组串式检测专属定位系统
Z系列便携式组件EL检测仪定位组串式检测模式,可进行1~22块组件的同步检测,极大增加检测工作效率,配置专属支架全景定位系统,使得检测更加精准快速
7、便携轻便
Z230集成多项***检测技术,优化产品结构并提升更为智能化的AI测试系统,提供了手持/架测/无人机为一体式的检测功能,检测运输更为效率
便携式组件EL测试仪性能优势
1、可同步完成10~22块组件的高低电流的隐裂衰减测试
2、基于A9暗光自动对焦,高达3千万像素的高分辨红外探测芯片
3、世界***的美国 5G 高频WiFi通讯及专属智能云EL APP软件
4、高性能直流稳压移动电源,1300+块续航检测,进口锂电更轻便
5、进口组串式电源,终端/汇流/逆变器组串供电,覆盖全系列电站,不再需要繁琐的M4拔插上电,一步到位,实现高效高质的快速检测
6、白天也可进行EL检测,模块系统更轻便
7、条码录入软件,条码对应数据,统计对应报表,EL软件更专业
8、多样式碳纤维支架系统,专利性全景仪系统,5倍的效率提升
9、 首款可切换视频扫描功能的EL,手持扫描即可查看隐裂碎片
10、全球首例的光伏行业无人机EL扫描设备,无缝对接集成
11、进口品质,定位高端检测用户,莱克斯品质与服务并存
便携式组件EL测试仪配置清单
序号 | 名称 |
|
| |
Z230 | 台 | |||
1 | 红外探测器 | 3000万像素 |
| |
2 | 红外镜头 | D21M | 1 | |
3 | 视频扫描镜头 | A9S | 1 | |
4 | WIFI模块 | 5G WIFI | 1 | |
5 | 数据线 | 3米 | 1 | |
6 | 检测控制 | 无线 | 1 | |
7 | 相机电池 | 专用锂电 | 6 | |
8 | 拓容电池匣 | 双电池拓容专用 | 1 | |
9 | 相机存储卡 | 32G,84MB/S | 2 | |
10 | 平板电脑 | Ipad 新款9.7英寸 | 1 | |
11 | 检测支架 | 3米+5米 | 1 | |
12 | 检测云台 | 720°云台 | 1 | |
13 | EL云台 | 摇臂云台 | 1 | |
14 | 角度定位 | 全景仪(专利) | 1 | |
15 | 移动电源 | 30AH移动电源 | 1 | |
16 | 电源适配器 | 30AH专用 | 1 | |
17 | 恒流电源 | 0~1000V,0~12A进口 (AC380输入) | 1 | |
18 | EL上电线 | 25米绕线盘+5米线 | 1 | |
19 | 白天检测模块 | 日用模块 | 1 | |
20 | APP软件 | 5G EL专用检测软件 | 1 | |
21 | PC分析软件 | PC专业EL检测软件 | 1 | |
22 | 仪器拉杆箱 | 仪器防爆拉杆箱 | 1 | |
23 | U盘,充电器 | 专用 | 1 |
