FSR-2GL太阳光谱分析系统
一、用途
FSR-2GL太阳光谱 分析系统是我们与广州电器科学院共同开发的产品,已应用于中国大气环境曝露实验场。可实 时监测太阳各波段光谱的辐射强度,与微机分析软件配合使用显示各路光谱曲线图,光谱所占总 辐射的比例,及单位时间内各路光谱的累计量，具有测试精度高、人机界面友好、人工干预少 、交直流电共用等特点。可广泛用于太阳辐射研究,材料老化试验,材料透光测试 ，农业光合 辐射研究等领域。
二、系统构成
1.FSR-2B型多通道太阳辐射记录仪(24通道)
2.TRT-4-6分光谱辐射 表,TBL-1长波辐射表
3.FSR-2GL太阳光谱 分析系统软件
4.电源部分：充电电池+太阳能电池板
三、技术指标功能
1.系统测量光谱范围:
总辐射(280---3000nm)
绿 光(500---600nm)
近红外(700---760nm)
紫 外(280----400nm)
红橙光(600---700nm)
红 外(780---3000nm)
紫 蓝(400---500nm)
可见光(400---700nm)
远红外 (3000----50000nm)
2.光谱强度范围:0～2000W/m2
两套分光谱表同时测量(一套正对天空，一套正对测量点)可 算出该点的太阳光谱反射率(反射率定义：物体对入射辐射的反射部分称为反射辐射，反射辐 射与入射辐射之比称为反射率)。
3.TRT-4-6分光谱辐射表技术参数：
(01)灵敏度: 7～ 14μV/W.m-2
(02)响应时间: 不大于20秒(99%)
(03)内阻: 小于400Ω
(04)温度特性: 约0.05%(温度环境-40℃～+50℃ 范围内)
(05)稳定性: 不 大于±2%
(06)余弦: 天顶 角0°～70°，偏离标准±3%;天顶角70°～80°，偏离标准±7%。
(07)方位: 无
(08)光谱范围: ①280～3000nm ④600～3000nm
②400～3000nm ⑤700～3000nm
③ 500～3000nm
⑥780～3000nm
(09)工作环境: -50℃～+50℃,相对湿度90%(40℃)
(10)重量: 2.5kg/台
(11)测量精度: 小于5%
(12)测量范围: 0 ～2000W/m2
4.LRT-1长波 辐射表
为测量太阳(向上)或地球(向下)的长波辐射而设计的 ，技术参数如下：
(01)时间响应: ≤30s(99%)
(02)内阻: 约1000Ω
(03)余弦: ≤±lO%
(04)光谱范围: 3000～50000(nm)
(05)工作环 境: -50℃～+50℃
(06)重量: 2.5kg
(07)测量范围: 0 ～2000W/m2
(08)精度: 小于5%
5.FSR-2B型多通道太阳辐射 记录仪技术参数:
(01)FSR-2B型多通 道太阳辐射记录仪采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据3 个月 以上(存储时间可以设定)，工业控制标准设计，便携式防振结构，大屏幕汉字液晶显示 屏(一屏显示多路监测要素,可替代微机)，轻触薄膜按键。适合在恶劣工业环境中使用。具有 停电保护功能，当交流电停电后，由充电电池供电，可维持工作72小时以上,即可与微机同时 监测,又可以断开微机独立监测。
(02)显示 方式:大屏幕液晶汉字及图形显示,一屏显示多路 数据, 液晶尺寸:115*65(mm)。
记录仪具有先进的轻触薄膜按键,操做简单,实现对各路数 据的实时观测。
(03)仪器尺寸：340*150*300(mm )
(04)重量：6.5Kg，金属外壳。
(05)工作环境:-40℃～+60℃ , 相对湿度小于90%
(06)通道数:24通道
(07)输入范围:±25mV
(08)准 确 度:0.5%
(09)内分辨率:±1μV
(10)显示精度:1W
(11)显示内容:日期，时间，辐射 瞬时值、小时累计量及***大值、日累计量及***大值，瞬时反射率值
(12)存储内容： 日期，时间，辐射瞬时值、小时累计量及***大值、日累计量及***大值，瞬时反射率值
(13)供电电压:AC:220V±10% 50Hz DC:12V 可外接太阳能电池板
(14)通讯接口:标准RS232计算机 通讯口
(15)测试周期:30ms
(16)显 示周期:10s
(17)微机系统软件:实时显示各路 光谱辐射瞬时值,累计量(小时、日),反射率值，光谱曲线图.
6.系统工作环境:
(01)温度:-40℃ ～+60℃
(02)相对湿度:小于90%
四.系统结构:

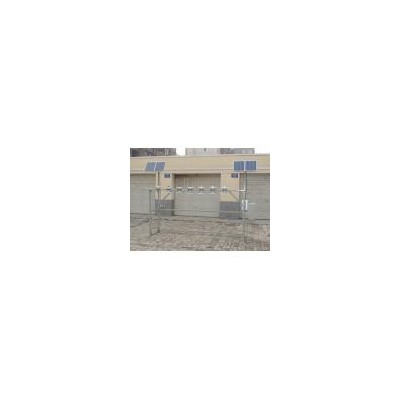

1.测试系统按便 携式结构设计,便于携带,安装容易,传感器与主机外配车式包装箱。
2.测试支架为组合式结构,现场装卸简单。
3.系统按室外观测仪器标 准设计,具有防风,防水,抗腐蚀,耐高低温的特点,适合在野外高原等气候恶劣的环境使用。
五.电源系统:
1.采用交直流两用供电方式,在没有交流电的工作现场由充电电池 供电,同时配太阳能电池对蓄电池充电,可保证系统在没电地区常年稳定工作。
&nbs p; 2.充电电池连续工作时间:大于15天
3.太阳能电池功率:15 瓦
4.具有交流电(220V)与太阳能电池双充电功能。
六.软件说明:
FSR-2GL太阳光谱分析系统可在windows98 以上环境即可运行，实时显示各路数据，每隔10秒更新一次，显示光谱曲线图,光谱所占总辐 射的比例,及单位时间内各路光谱的累计量，各路光谱反射率瞬时值,检测数据自动存储(存储 时间可以设定)，与打印机相连自动打印数据，数据存储量达十年以上，数据存储格式为EXCE L标准格式并可供其它软件调用。
七.FSR-2GL太阳光谱分析系 统基本配置
序号产品名称产品型号数量单位
01多通道太阳辐射记录仪FSR-2B1台
02分光谱辐射表(6台)TRT—4— 61套
03长波辐射表LRT—11台
04太阳光谱分析软件FSR—2GL( 光盘)1套
05便携式观测支架(含安装 工具一套)TYD-JT1套
06数据通讯及传感器连接 线缆 1套
07电源系统(充电电池+太 阳能电池+自动充电装置)TDL-2A1套
08移动式包装箱
1套
